hyper-v 가상스위치 심화

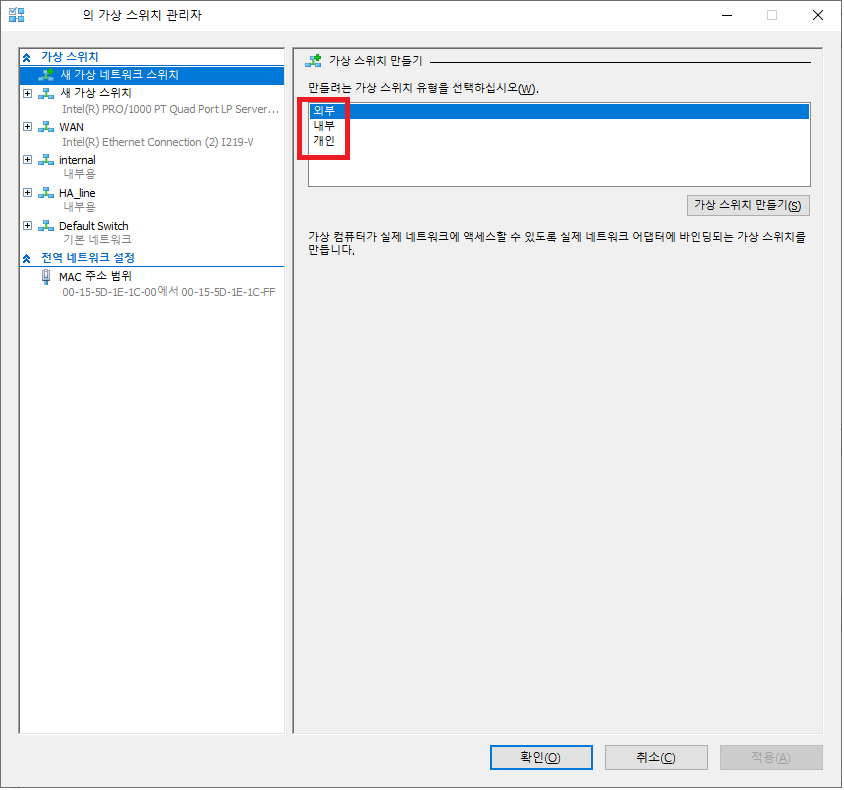

위와 같이 가상 스위치 유형을 보시면 외부 내부 개인 3가지가 있습니다.



1. 외부 부터 다뤄 볼께요.

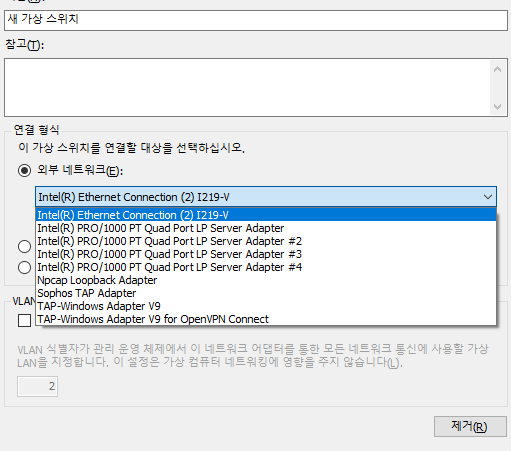

보시면 가상머신에서 생성한 이더넷이 아닌 것이 표시됩니다.

저같은 경우는

1번째가 메인보드에 있는 랜포트고

2~5번째가 포트가 4개인 쿼드 랜카드 부분입니다.



즉 여기서 1번째 선택하시면 1번째에 연결된 랜선의 망과 같은 망을 쓸 수 있어요!

부연 설명 하자면 1번째에 연결된 랜선에 해당되는 망의 IP가 192.168.0.1/24라면

외부이더넷을 해당 이더넷으로 선택하고 가상스위치를 만들면

가상머신에서 해당 외부네트워크가 선택된 네트워크 망을 쓰는 것 입니다.

이해하기 쉽게 실사용 예를들자면



Intel(R) Ethernet Connection (2) I219-V 이더넷을 선택하여 만든 외부 스위치를 가상머신에서 할당해주게되면

해당 가상머신은 IP주소를 Intel(R) Ethernet Connection (2) I219-V에 연결된 IP 주소 대역을 사용해야 합니다.



현재 운영체제에 Intel(R) Ethernet Connection (2) I219-V 이더넷에 IP 192.168.0.2 라면

가상 머신에 Intel(R) Ethernet Connection (2) I219-V 를 외부이더넷으로 설정한 어댑터도 192.168.0.1/24 중 하나를 설정해야 한다는 것입니다. 예를들면 192.168.0.3을 설정할 수 있겠죠..



결과적으로 Intel(R) Ethernet Connection (2) I219-V 연결된 망과 같은 망이라는 결과입니다.



2. 내부 네트워크를 선택 했을시

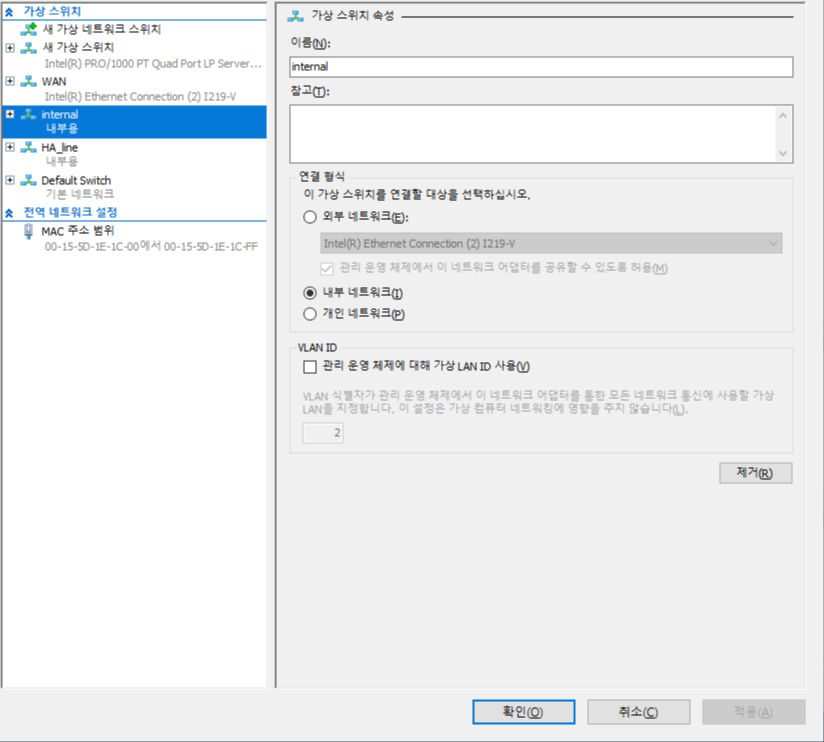

위처럼 내부 네트워크로 설정하고 스위치이름은 internal이라고 명명해보겠습니다.

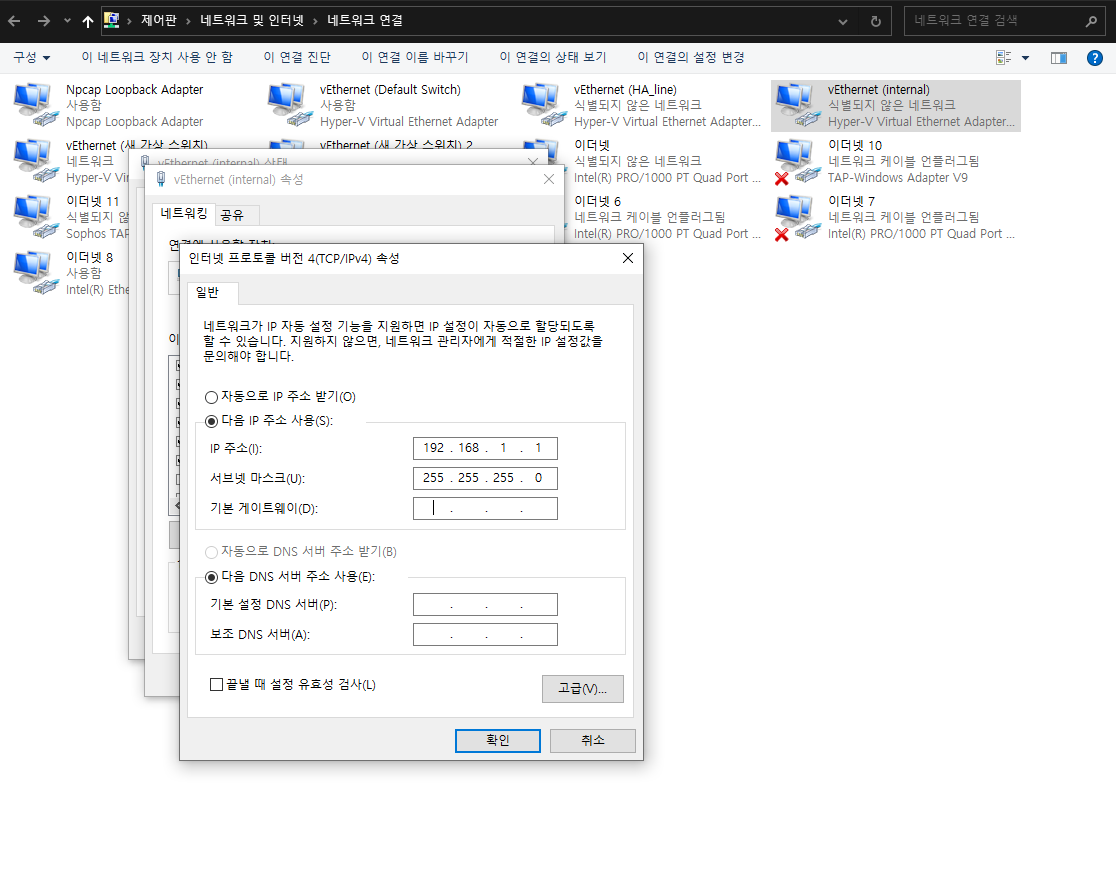

이렇게 생긴 어댑터에 위와같이 IP를주면 192.168.1.1을 게이트웨이로 같은 스위치 1개가 탄생하게 됩니다.



가상머신에서 internal 스위치를 어댑터로 할당해준다면 게이트웨이주소를 192.168.1.1로주시고 IP는 마음대로 주시면되요.



3. Default Switch 에 대해서

이 스위치를 가상머신의 어댑터로 주신다면 인터넷 쓰시는 어댑터에 NAT걸어서 작동되는 방식입니다.

VMware에 vmnet8 같은 아이죠.

DHCP IP대역 변경하고싶다!!! 하시면



여기 IP쓰여진 부분 수정하시면 되요.



꼭 명심하셔야 될 부분은 저기 IP주소와 서브넷 마스크가 해당 스위치의 네트워크 대역이자 게이트웨이가 된다는점..

활용하시면됩니다.
